Kanalica TOP15 s C250 plastičnim rešetkama

Šifra proizvoda

1520340

Dužina

100 cm

Visina

19,6 cm

Širina

15,3 cm

Dostava

BESPLATNA (*ne uključuje otoke)

Dodaj u košaricu

Vrijeme dostave: Dostupno za dostavu

sri, 1. - pon, 6. svi

Cijena za jedinicu mjere (kom)

57,22 € (431,16 kn)

Cijene su izražene s PDV-om.

BESPLATNA dostava ne uključuje isporuku na otoke.

Dodati na popis

Usporedite

Upit / Pitanja?

Opis

Kanalica s plastičnim rešetkama C250 za odvodnju oborinskih voda

Odvodna kanalica Gutta TOP15 odlikuje većim kapacitetom odvoda, različitim veličinama za ispust i nudi se u dvije izvedbe nosivosti ovisno o odabranoj rešetki (klasa B125 ili C250). Dizajnirana je za jednostavnu montažu i mogućnost spajanja s drugim TOP15 kanalicama u liniji ili bočno (pod kutem od 90°), pružajući fleksibilnost u rasporedu i dizajnu sustava odvodnje. Višestruke opcije izlaza i sposobnost povezivanja čine ovu kanalicu odličnim izborom za različite projekte odvodnje, poput privatnih parkirališta, staza i terasa.

Primjena: parkirališta za osobna vozila i parkirališta za lakša teretna vozila, vrijedi za područje rubnih kanala u raspornu od 0,5 m od rubnjaka na cestu i 0,2 m na pločnik, te za rubnu traku ceste.

Dužina kanalice 100 cm, uk. visina 19,6 cm i širina 15,3 cm

Mogućnost spojanja s drugim kanalicamau liniji ili bočno — *Mogućnost spajanja s drugim kanalicama u liniji ili bočno (pod kutem od 90°). Zasebno se naručuje bočni završetak koji izrezivanjem nudi otvor za ispust promjera Ø50 / Ø75 mm.*

Ovaj set sadrži bazu i dvije rešetke. Završetci i učvršćivači za rešetku nisu uključeni u ovaj set i naručuje se zasebno. Na poveznici možete odabrati bočni završetak i učvršćivače za rešetku kanalice TOP 15.

Tehničke karakteristike

Komplet odvodna kanalica TOP 15 i dvije plastične rešetke

Dimenzije baze u cm (oznake na skici 1.)
A	B	H	C	D
100 cm	15,3 cm	19,6 cm	9,5 cm	17 cm

▲ Skica 1

Dvije pozicije za linijsko spajanje ili završetak
Četiri predviđene pozicije za bočno spajanje (potrebno izrezivanje baze)
Dvije bočne pozicije nude izlaze promjera Ø 75 ili 100 mm
Dvije bočne pozicije nude izlaze promjera Ø 75, 100 ili 110 mm
Dva moguća ispusta s donje strane, promjera Ø 75, 100 ili 110 mm

Karakteristike kanalice TOP15 C250
Klasa opterećenja:	C 250 (250 kN)
Dimenzije kanalice:	dužina 100 cm / uk. širina 15,3 cm / uk. visina 19,6 cm
Dimenzije rešetke:	dužina 50cm / širina 13cm (2 komada u setu)
Ispusti s donje strane:	Ø75 / Ø100 / Ø110
Ispusti s bočne strane:	Ø75 / Ø100
Ispusti na bočnom završetku:	Ø75 / Ø100

Rešetka C250

Dimenzije rešetke C250 (oznake na skici 2.) - ovaj set sadrži 2 rešetke
A	B	H
49,8 cm	12,6 cm	4,6 cm

▲ Skica 2

Upute

Upute za ugradnju odvodnih kanalica

Pravilna ugradnja i održavanje ključni su za optimalnu izvedbu i dugovječnost odvodnih kanala. Evo nekih najboljih praksi koje treba slijediti:

Osigurajte da je kanal ugrađen na stabilnoj, ravnoj podlozi kako bi se spriječilo propadanje i oštećenje
Koristite odgovarajuće završetke kako bi se osigurala sigurna i vodonepropusna veza
Redovito čistite i pregledavajte kanal kako biste spriječili začepljenja i oštećenja
Uklonite sve ostatke ili nakupine u kanalu kako biste održavali pravilan protok vode

Tablica 1.: Klase nosivosti, odabir odgovarajuće kanalice prema mjestu ugradnje

Označavanje nosivosti ovisno o klasi		Mjesto ugradnje
Klasa A 15	15 kN	Za površine kojima se koriste isključivo pješaci i biciklisti: nogostupi, pješačke zone, biciklističke staze
Klasa B 125	125 kN	Nogostupi, pješačke zone, pločnici, parkirališta i garaže za osobna vozila u domaćinstvu.
Klasa C 250	250 kN	Za odvodne kanale u zoni rubnika. Parkirališta za osobna vozila i parkirališta za lakša teretna vozila, vrijedi za područje rubnih kanala u raspornu od 0,5 m od rubnjaka na cestu i 0,2 m na pločnik, te za rubnu traku ceste.

Tablica 2.: Dimenzije betonske podloge kod ugradnje kanalica

Klasa opterećenja (EN 1433)	A 15	B 125	C 250
H min. visina betonske podloge (mm)	80	150	150
S min. debljina betonske podloge (mm)	80	150	150

1. Izrada iskopa
Prije kopanja jarka potrebno je izvršiti odgovarajuća mjerenja kako bi se odredila veličina. Osim veličine cjevovoda, potrebno je uzeti u obzir cijevi za drenažu i odgovarajući prostor ispod baze (označeno na slici slovom H) i bočni prostor (oznaka S). Dimenzije H i S su prikazane u tablici 2., s preventivnom provjerom da podloga ima odgovarajuću kompaktnost kako bi kanalica mogla podnijeti opterećenje tereta.

Skica izrade iskopa za ugradnju odvodne kanalice

2. Izrada betonske podloge
Pripremiti podlogu od betona do naznačene visine H. U slučaju da se očekuje čest prolazak teških vozila preporučuje se učvrstiti podlogu zavarenom pocinčanom žičanom mrežom ili željeznim šipkama. Betonska podloga mora imati odgovarajući nagib kako bi se omogućila ispravna drenaža.

Skica izrade betonske podloge za ugradnju odvodne kanalice

3. Pozicioniranje
Položiti vodove počevši od izlazne točke protoka i pričvrstiti bazu kako biste spriječili pomicanje ili neusklađenost tijekom izlijevanja betona. Dovršiti ugradnju potrebnih odvoda i izraditi betonski lijev za debljinu S do maksimalne visine, uzimajući u obzir oblogu i planske nacrte. Tijekom faze lijevanja, rešetke se moraju položiti kako bi se izbjegle bilo kakve deformacije zbog bočnog potiska betona.

4. Dovršavanje ugradnje
Završite završnim slojem betona najmanje 3-5 mm iznad ravnine rešetke.

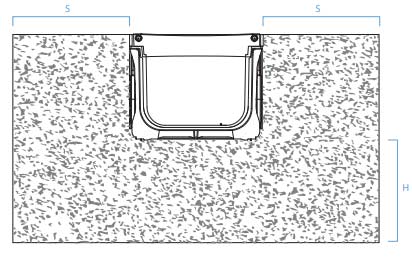

5. Debljina betonske podloge
Baza kanalice i vanjski zidovi betona trebali bi formirati strukturu koja je izdržljiva na vanjske utjecaje. Za optimalnu ugradnju jarak u koji će se polagati kanalice mora biti u pravilnim razmacima kao šo je prikazano na slici 1. Slika prikazuje ispravnu minimalno potrebnu visinu bočnog zida kao i debljinu donjeg betona kako bi kanalica izdržala procijenjenu težinu ovisno o klasi opterećenja (A15, B125 ili C250). Tijekom ugradnje preporučuje se korištenje silikonske brtve, osim kod cijevi za odvodnju gdje se koristi dvokomponentno brtvilo koje osigurava nepropusnost tekućina.
