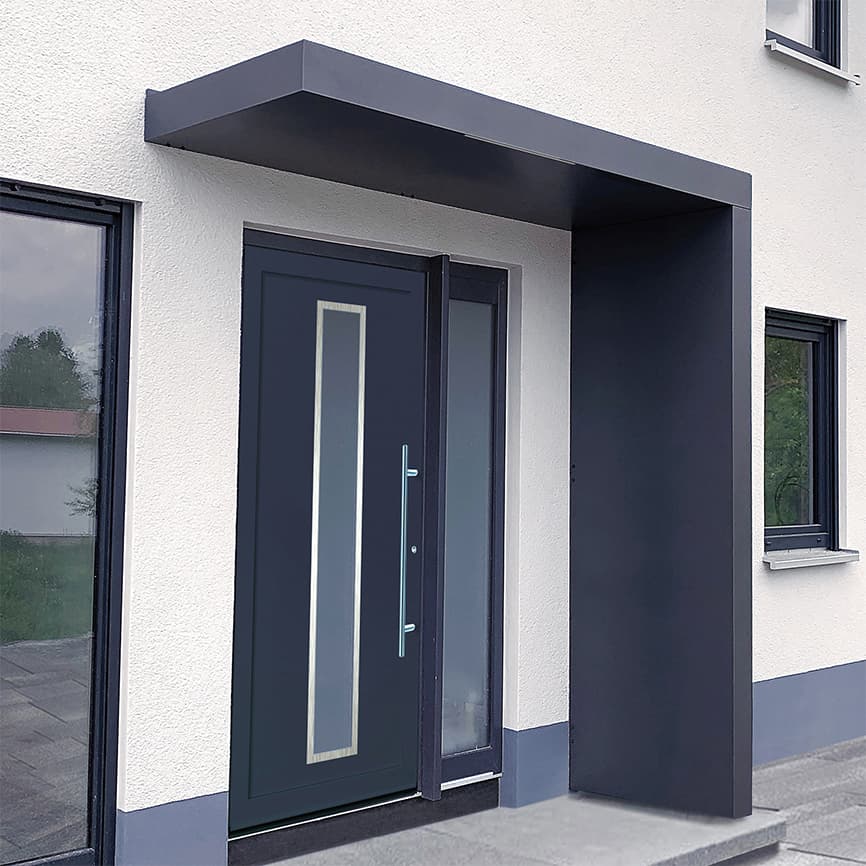

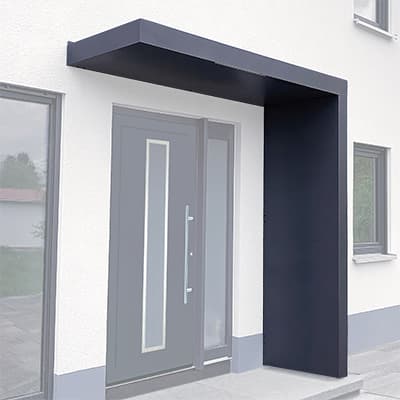

Nadstrešnica BS/B

Nadstrešnica BS/B

Opis

Gutta nadstrešnica BS/B i BS/B PLUS

Nadstrešnica "Guttavordach" BS/B je pravokutnog oblika s upečatljivim i traženim dizajnom. Izrađena od kvalitetnog plastificiranog aluminija, a unutrašnjost konstrukcije je ispunjena EPS izolacijskim pločama koje minimaliziraju zvuk kiše.


U sve naše modele BS nadstrešnica je integrirana LED rasvjeta koja odlično osvjetljava ulaz, a opet pruža minimalnu potrošnju električne energije. BS/B model se sastoji od krovnog i bočnog panela. Krovni panel se izrađuje u širinama 160 ili 200 cm.



Skica nadstrešnice BS/B i BS/B PLUS, širine 160 ili 200 cm

  Nadstrešnice BS/B i BS/B PLUS



Stil s jasnim, ravnim linijama te oblici koji se fokusiraju na ono što je bitno. Jednostavan dizajn koji se vratio i iznova postavlja životni stil. Prijašnji domovi prilagodljivog izgleda jednako su traženi kao i novogradnje kvadratnog dizajna. Vaš dom će s ovom nadstrešnicom dobiti „točku na i” – upečatljiv, moderan i trend izgled.

Kišnica se odvodi u stranu u modelima BS/B. Dok modeli BS/B PLUS imaju integrirani odvod za kišnicu u bočnom panelu.

Krovni element nadstrešnice je dodatno ispunjen EPS zvučnim izolacijskim pločama, čime kiša ne može uzrokovati uznemirujuće zvukove.

Moderne BS/B nadstrešnice postaju još učinkovitije uz posebne modele po narudžbi, gdje bočni panel (stijena) ima ugrađen poštanski sandučić ili cijeli sustav s poštanskim sandučićem, zvonom i pripremom za portafon. To pretvara ulaz u atraktivan, višenamjenski prostor.


Još jedna svijetla ideja za obje varijante je integrirano LED svjetlo koje izvrsno osvjetljava vaš ulaz uz dugoročno minimalnu potrošnju energije. Stoga nema potrebe za dodatnom vanjskom rasvjetom.

Integrirano LED svjetlo:
Izlazna snaga: 1 x 12W
Boja svjetla: 2700K toplo bijela
Dimenzije: 165 x 165 mm
Okvir: mat krom
Svjetlosni tok: 780 lm
Prosječni životni vijek žarulje: do 30,000 h
IP zaštita: IP44 stropna montaža
Klasa zaštite: Klasa zaštite II
Razred energetske učinkovitosti: F (Spektar A-G, od 9. mj.‘21)
LED svjetlosna tehnologija: ekološki prihvatljiva i ekonomična



Posebnosti i prednosti:

  •   Moderni stil s jasnim, ravnim linijama i oblicima
  •   Vrhunska kvaliteta proizvedena u Njemačkoj
  •   Konstrukcija od plastificiranog aluminija, antracit DB 703 fina struktura
  •   Krovni elementi s ugrađenim EPS izolacijskim pločama
  •   Jednostavna i brža ugradnja kroz predmontažu u tvornici
  •   LED osvjetljenje (2700 K toplo bijelo)
  •   Do 150 kg opterećenja snijegom
  •   TÜV certifikat, proizvodnja prema DIN EN 1090-1
  •   5 godina jamstva



Kod modela BS/B PLUS kišnica na krovnom elementu otječe na tlo kroz integrirani odvod u samoj bočnom paneluKišnica na krovnom elementu otječe na tlo kroz integrirani odvod u samoj stijeni (bočnom panelu)

Slika prikazuje točku izlaza kišnice na dnu bočnog panela za modele BS/B PLUS.Skica prikazuje točku izlaza kišnice na dnu bočne stijene. *Bočna stijena se ugrađuje podignuta od poda.



Modeli BS/B i BS/B PLUS se razlikuju po sistemu odvoda kišnice.



podignuti prednji rub Model BS/B ima podignuti prednji rub koji odvodi kišnicu na bočnu stranu

Konstrukcija od plastificiranog aluminija, antracit DB 703 fina strukturaDetaljni prikaz konstrukcije za oba dva modela: aluminij obložen s visokokvalitetnim premazom fine strukture. Otporan i vrlo izdržljiv.
Tehničke karakteristike

Tablica 1: Karakteristike BS/B nadstrešnica

Model nadstrešnice BS/B BS/B PLUS
Odvod kišnice podignuti prednji rub koji
odvodi kišnicu na bočnu stranu		 izvedeni krovni izljev kišnice
kroz bočni panel (desni ili lijevi model)
Širina krovnog panela: 160 ili 200 cm 160 ili 200 cm
Dubina (izbačaj) krovnog panela 90 cm 90 cm
Debljina krovnog panela 14,5 cm 14,5 cm
Visina krovnog panela: 220 cm 220 cm
Dubina (izbačaj) bočnog panela 90 cm 90 cm
Debljina bočnog panela 14,5 cm 14,5 cm
Ukupna masa 70-78 kg 70-78 kg
Okvir/konstrukcija plastificirani aluminij EN AW 6063 T66, unutrašnjost EPS izolacijske ploče
Premaz okvira obložen prahom (plastificirani) DB 703 fine strukture (antracit)
Boja konstrukcije (konzole) antracit
Rasvjeta LED osvjetljenje 165 x 165 mm (2700 K toplo bijela boja), A++ – A
Dozvoljeno opterećenje snijegom do 150 kg/m²
UV stabilnost da


Tablica 2: Šifre BS/B nadstrešnica

Model nadstrešnice Šifra Naziv Krovni panel u cm
(širina x dubina x debljina)		 Bočni panel u cm
(visina x dubina x debljina)		 Masa
BS/B 7500009 BS 160 s bočnim panelom. Ugradnja panela je moguća lijevo ili desno 160 x 90 x 14,5 220 x 90 x 14,5 70 kg
7500012 BS 160 s bočnim panelom. Ugradnja panela je moguća lijevo ili desno 200 x 90 x 14,5 220 x 90 x 14,5 78 kg
BS/B PLUS
*
**		 7500603 BS PLUS 160 s desnim bočnim panelom (integrirani odvod u panelu) 160 x 90 x 14,5 220 x 90 x 14,5 70 kg
7500606 BS PLUS 160 s lijevim bočnim panelom (integrirani odvod u panelu) 160 x 90 x 14,5 220 x 90 x 14,5 70 kg
7500609 BS PLUS 200 s desnim bočnim panelom (integrirani odvod u panelu) 200 x 90 x 14,5 220 x 90 x 14,5 78 kg
7500612 BS PLUS 200 s lijevim bočnim panelom (integrirani odvod u panelu) 200 x 90 x 14,5 220 x 90 x 14,5 78 kg

* lijeva ili desna strana (model) se određuje na temelju pogleda sprijeda na objekt

** bočni panel se ugrađuje najmanje 40 mm podignut od poda

Upute

Prije ugradnje, provjerite stanje vašeg zida, možda će biti potrebno koristiti druge vijke i tiple osim onih u isporučenom setu za ugradnju (npr. tiple za šupljine ili slično). Vijci koji se isporučuju s proizvodom nisu primjenjivi za ugradnju na zid s toplinskim fasadnih sustavom (stiropor ili vuna), već su namijenjeni za čvrste nosive građevinske elemente (beton). Kod ugradnje na toplinski fasadni sustav zatražite savjet i montažu od profesionalnih montažera.


Pogledajte videozapis ugradnje nadstrešnice Guttavordach BS/B


Pogledajte videozapis predstavljanja nadstrešnice Guttavordach BS/B
