Nadstrešnica BS

Opis

Gutta nadstrešnica BS i BS PLUS

Nadstrešnica "Guttavordach" BS je pravokutnog oblika s upečatljivim i traženim dizajnom. Izrađena od kvalitetnog plastificiranog aluminija, a unutrašnjost konstrukcije je ispunjena EPS izolacijskim pločama koje minimaliziraju zvuk kiše.

Stil s jasnim, ravnim linijama te oblici koji se fokusiraju na ono što je bitno. Jednostavan dizajn koji se vratio i iznova postavlja životni stil. Prijašnji domovi prilagodljivog izgleda jednako su traženi kao i novogradnje kvadratnog dizajna. Vaš dom će s ovom nadstrešnicom dobiti „točku na i” – upečatljiv, moderan i trend izgled.

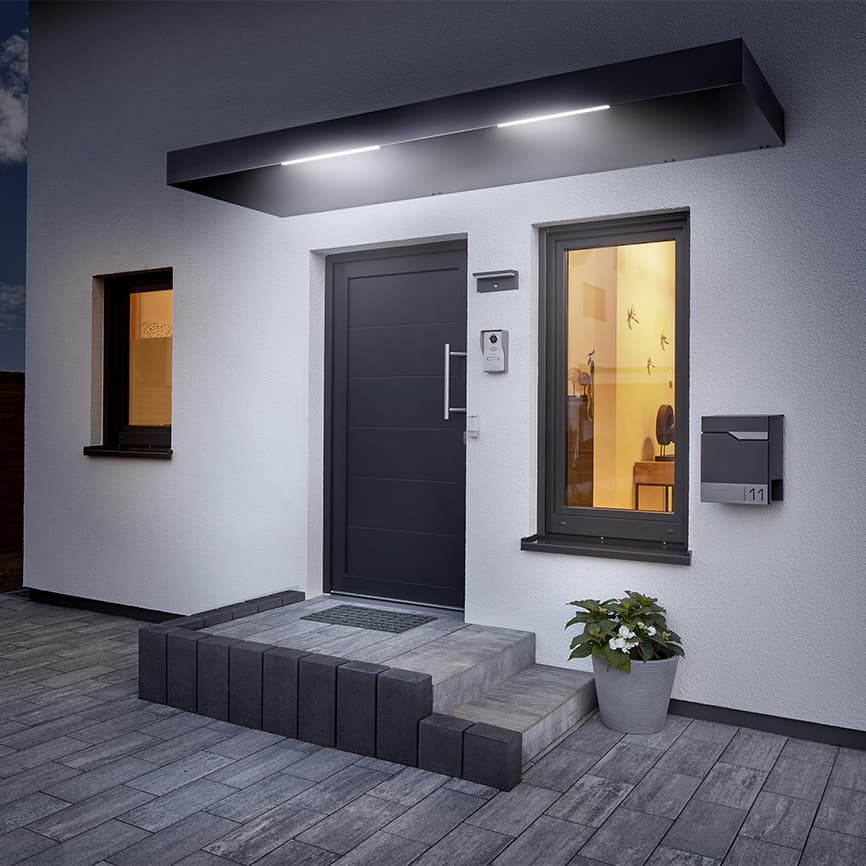

U sve naše modele BS nadstrešnica je integrirana LED rasvjeta koja odlično osvjetljava ulaz, a opet pruža minimalnu potrošnju električne energije. Ponuđeni modeli nadstrešnica BS se izrađuju u širinama 160, 200 i 250 cm, a modeli BS PLUS u 160, 200, 250 i 300 cm.

Posebnosti i prednosti:

  • Moderni stil s jasnim, ravnim linijama i oblicima
  • Vrhunska kvaliteta proizvedena u Njemačkoj
  • Konstrukcija od plastificiranog aluminija, antracit DB 703 fina struktura
  • Krovni elementi s ugrađenim EPS izolacijskim pločama
  • Jednostavna i brža ugradnja kroz predmontažu u tvornici
  • LED osvjetljenje
  • Do 100 kg opterećenja snijegom
  • TÜV certifikat, proizvodnja prema DIN EN 1090-1
  • 15 godina jamstva

Prikaz BS PLUS modela, izljev lijevo, š.75005062

* PLUS modeli - lijeva ili desna strana se određuje na temelju pogleda sprijeda na objekt (nadstrešnicu)

Model BS ima izvedeni krovni izljev kišnice (desni ili lijevi model). Integrirana LED traka na kraju panela.

Odvodnja kišnica se odvodi u stranu putem podignutog ruba na modelima BS. Dok BS PLUS modeli imaju integrirani sustav odvodnje koji omogućuje istjecanje vode kroz izvedeni krovni izljev (lijevi ili desni model).



▼  Model BS ima podignuti prednji rub koji odvodi kišnicu na bočnu stranu
Model BS ima podignuti prednji rub, kišnica se odvodi u stranu

▼   Model BS PLUS ima izvedeni krovni izljev kišnice (desni ili lijevi model)
Model BS ima izvedeni krovni izljev kišnice (desni ili lijevi model)

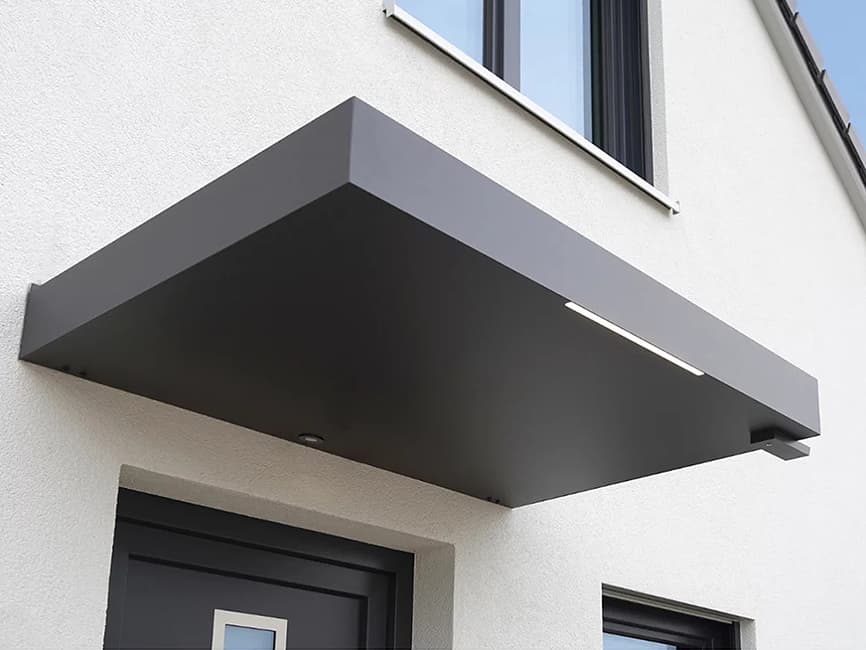

Krovni panel sa senzorom pokreta za automatsko paljenje rasvjete

Na poseban zahtjev moguće je naručiti nadstrešnicu s integriranim senzorom pokreta, dometa do 8 metara. Senzor se može postaviti na prag uključivanja u sumrak i trajanja od 10 sekundi do 30 minuta.

▼ Na zahtjev svaku BS nadstrešnicu je moguće naručiti s integriranim senzorom pokreta za automatsko uključivanje rasvjete
Na zahtjev svaku BS nadstrešnicu je moguće naručiti s integriranim senzorom pokreta za automatsko uključivanje rasvjete

▼ Pozicija senzora na gornjem panelu
Pozicija senzora na gornjem panelu
Tehnički parametri senzora pokreta
Domet senzora 8 metara
Podesivi prag detekcije da
Napon 230 V
Vrijeme prebacivanja od 10 sekundi do 30 minuta
Potrošnja u stanju pripravnosti 0,1W / 0,5W
Priključak 3-žilni
Otpornost na vodu IP65
Raspon snage omskog opterećenja 10 - 1200W
Raspon snage za induktivno opterećenje 2 - 600W

Ciljana odvodnja kondenzata: BS PLUS nadstrešnice imaju integrirani izlaz (širine 0,5 mm) za odvodnju kondenzacijske vode koja se može nakupiti unutar krova. Na tom mjestu je moguća pojava nekoliko malih kapi dnevno, ali ponekad niti jedna kap tjednima, ovisno o vremenu.

BS PLUS nadstrešnica, ciljana odvodnja kondenzata
▲ Ciljani izlaz odvodnje kondenzata za nadstrešnice BS PLUS

Moderne BS nadstrešnice postaju još učinkovitije uz dodatak atraktivnih i svestranih bočnih panela, koji se mogu naručiti s ugrađenim poštanskim sandučićem ili cijeli sustav s poštanskim sandučićem, zvonom i pripremom za portafon. To pretvara ulaz u atraktivan, višenamjenski prostor.

Tehničke karakteristike

Karakteristike Gutta BS nadstrešnica za vrata

Karakteristike Gutta BS nadstrešnica za vrata
Model nadstrešnice BS BS PLUS
Odvod kišnice podignuti prednji rub koji
odvodi kišnicu na bočnu stranu
izvedeni krovni izljev kišnice,
desni ili lijevi model
Širina krovnog panela: 160, 200 ili 250 cm 160, 200, 250 i 300 cm
Dubina (izbačaj) krovnog panela 90 cm 90 cm
Debljina krovnog panela 15,5 cm 15,5 cm
Ukupna masa 30, 38, 48 30, 38, /, /
Okvir/konstrukcija plastificirani aluminij EN AW 6063 T66, unutrašnjost EPS izolacijske ploče
Boja konstrukcije (konzole) antracit
Rasvjeta Integrirana LED traka Integrirana LED traka
Dozvoljeno opterećenje snijegom do 100 kg/m²
UV stabilnost da


Šifre BS nadstrešnica

Tablica s šiframa BS nadstrešnica
Model nadstrešnice Šifra Naziv Krovni panel u cm
(širina x dubina x debljina)
Masa
BS
75000032 BS 160 160 x 90 x 15,5 30 kg
75000062 BS 200 200 x 90 x 15,5 38 kg
75000082 BS 250 250 x 90 x 15,5 48 kg
BS PLUS 75005032 BS PLUS 160 s desnim izljevom kišnice 160 x 90 x 15,5 30 kg
75006062 BS PLUS 160 s lijevim izljevom kišnice 160 x 90 x 15,5 30 kg
75006092 BS PLUS 200 s desnim izljevom kišnice 200 x 90 x 15,5 38 kg
75006122 BS PLUS 200 s lijevim izljevom kišnice 200 x 90 x 15,5 38 kg
75017032 BS PLUS 250 s desnim izljevom kišnice 250 x 90 x 15,5 / kg
75017062 BS PLUS 250 s lijevim izljevom kišnice 250 x 90 x 15,5 / kg
75014832 BS PLUS 300 s desnim izljevom kišnice 300 x 90 x 15,5 / kg
75014862 BS PLUS 300 s lijevim izljevom kišnice 300 x 90 x 15,5 / kg
Upute

Prije ugradnje, provjerite stanje/vrstu vašeg zida, možda će biti potrebno koristiti druge vijke i tiple osim onih u isporučenom setu za ugradnju (npr. tiple za šupljine ili slično). Vijci koji se isporučuju s proizvodom nisu primjenjivi za ugradnju na zid s toplinskim fasadnih sustavom (stiropor ili vuna), već su namijenjeni za čvrste nosive građevinske elemente (beton). Kod ugradnje na toplinski fasadni sustav zatražite savjet i montažu od profesionalnih montažera.


Pogledajte videozapis ugradnje nadstrešnice Guttavordach BS/B


Pogledajte videozapis predstavljanja nadstrešnice Guttavordach BS/B
