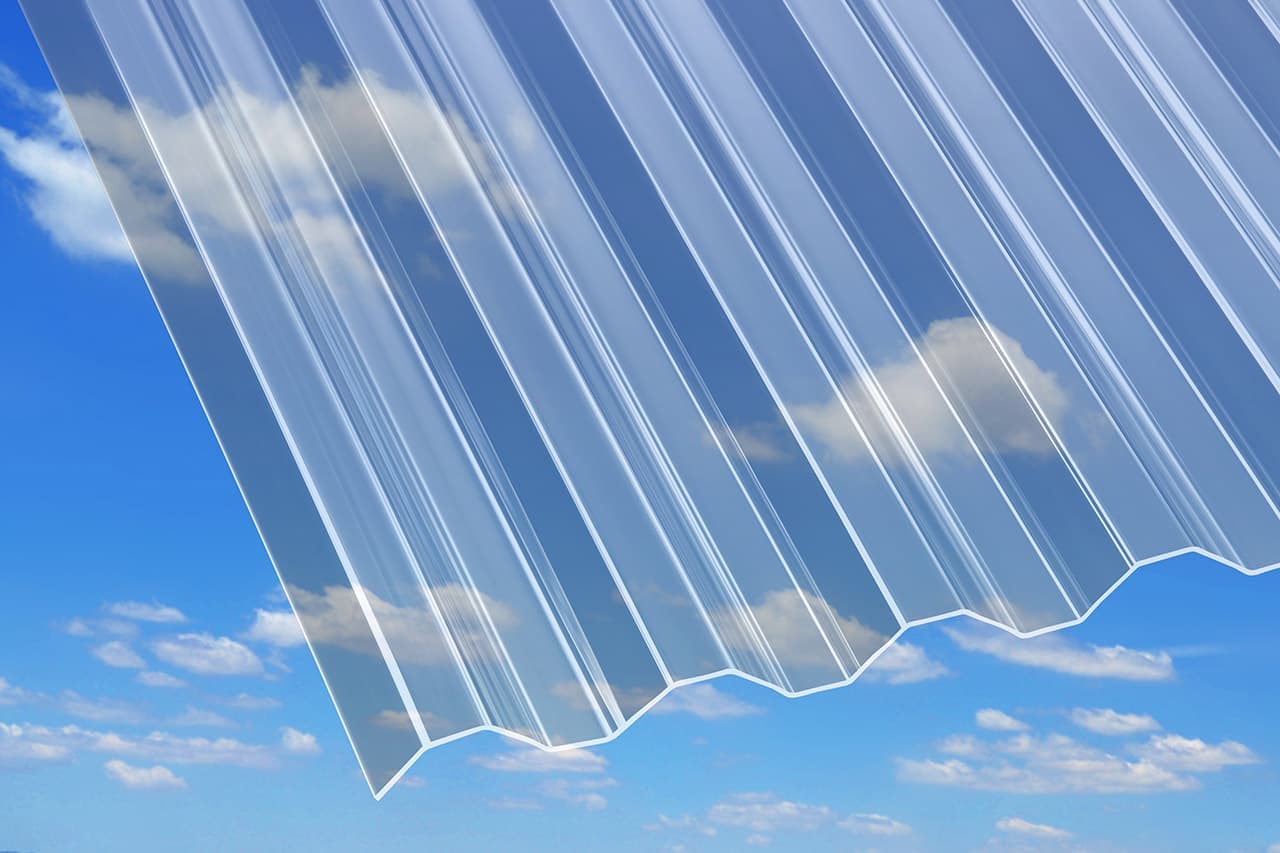

Trapezna ploča Guttagliss Makro 0,5 mm

Opis

Krovne trapezne ploče Guttagliss macro 0,5 mm

Guttagliss Makro glatke trapezne ploče proizvedene su od polikarbonata koji je izuzetno fleksibilan, čvrst i otporan materijal. Vrlo su otporne na mehanička oštećenja, vremenske utjecaje i tuču. Ploče mogu izdržati visoke temperature do 115°C i imaju sa gornje strane UV zaštitu. Polikarbonatne ploče Guttagliss Makro prikladne su za osvjetljavanje zidova i krovova stambenih i industrijskih zgrada, izradu pergola, natkrivanje parkiralište, natkrivanje bazena... Ploče s vremenom ne mijenjaju strukturu ili prozirnost (ne požute).

  • jednostavna ugradnja
  • visoka čvrstoća, fleksibilnost i materijal otporan na udarce
  • mala težina, iznimna elastičnost
  • visoka prozirnost
  • proizvedeno u Njemačkoj
  • dugi vijek trajanja
Tehničke karakteristike

Skica profila Guttagliss makro trapez

Skica profila Guttagliss makro trapez



Polikarbonatne ploče Guttagliss Makro
Materijal polikarbonat
Profil  76 / 18 mm
Dužina 2 m
Širina 1,045 m
Korisna širina 0,98 m
Debljina 0,5 mm
Boja prozirna
Oblika vala trapez
Površina glatka
Temperaturna postojanost  od -40°C do +120°C
Svjetlopropusnost  90 %
Reakcija na požar prema EN 13501-1 E
UV zaštita  jednostrana


Upute

Upute za ugradnju trapeznih i valovitih Guttagliss ploča

Pravilo br. 1

Nagib krova ne smije biti manji od 7°. Krov može biti od drvene aluminijske ili metalne konstrukcije. Potkonstrukcija mora biti minimalnih dimenzija 4 x 6 cm zavisno od opterećenja.

Gornju površinu konstrukcije potrebno je bojati bijelom bojom ili kaširati guttagliss aluminijskom samoljepljivom trakom kako bi se spriječilo akumuliranje topline na samoj konstrukciji te time spriječilo deformiranje samih ploča.

Ako se potkonstrukcija izrađuje od drveta, drvo je prije montaže na krov potrebno zaštititi impregniranjem i završnim premazom za zaštitu od atmosferskih utjecaja. Zaštita se treba dobro osušiti radi izbjegavanja pojave mrlja na svjetlosnim pločama.

Maksimalni razmak između letvi potkonstrukcije za PVC i poliester ploče iznosi 50 cm, za makro polikarbonatne i akrilne ploče 80 cm.

Pravilo br. 2

Za rezanje ploča preporučuje se ručna ili kružna pila s reznom pločom sitnog zuba za plastiku. Kao alternativa može se upotrijebiti i ubodna pila s listom za plastiku (npr. T-101 A).

Prilikom rezanja obratiti pažnju da je materijal polegnut na ravnu površinu, a rezanje započeto s velikim brojem okretaja.

Prilikom bušenja obavezno upotrijebiti guttagliss svrdlo za plastiku preporučuje se prvo probno bušenje radi izbjegavanja pukotina. Ako dođe do puknuća, obavezno zamijeniti svrdlo novim.

Rupa koja se buši mora biti 50% veća od promjera vijka kojim se ploča pričvršćuje (npr. vijak debljine 5 mm zahtjeva rupu debljine 8 mm) iz razloga širenja i skupljanja materijala prilikom promjene temperature.

Pravilo br. 3

Polaganje ploča vrši se prema najčešćem smjeru vjetra, od žlijeba prema sljemenu. Prvi red započinje cijelom pločom, drugi s pola ploče, da bi se izbjeglo preklapanje četiri kuta. Daljnji redovi postavljaju se prema shemi prvog i drugog reda. Pričvršćivanje ploča vrši se na svakom drugom valu i to na vrhu vala, a u području preklopa na svakom vrhu vala.

Pričvršćivanje poliester, makro polikarbonatnih i PVC ploča na potkonstrukciju vrši se pomoću guttagliss odstojnika ispod ploče i originalnih guttagliss vijaka za krov s brtvom i kapicom ili alternativno uz pomoć guttagliss V2A vijaka s neoprenskom brtvom.

Pravilo br. 4 (vrijedi za ploče od akrila i polikarbonata)

Pričvršćivanje akrilnih ploča na krov vrši se pomoću guttagliss vijaka za akrilne ploče 6 x 50 mm. Kod ugradnje ploča debljine manje od 3 mm potrebno je korištenje guttagliss odstojnika ispod ploča. Rubne dijelove i kutove ploče u području s jačim opterećenjem vjetra potrebno je odgovarajuće ojačati. Za pričvršćivanje na metalne potkonstrukcije koristiti guttagliss cijevne vijke za metal s brtvenom kapicom ili guttagliss vijke za metal s brtvenom kapicom. Kod postavljanja guttagliss valovitih ploča debljine manje od 3mm, potrebno je ispod ploče koristiti guttagliss odstojnike, dok za ploče debljine 3mm i više, korištenje odstojnika nije nužno već samo guttagliss nazubljena traka .

Kod ugradnje guttagliss akrilnih i polikarbonatnih ploča koje su s jedne strane strukturirane, potrebno je voditi računa da se strukturirana strana okrene prema dolje. Glatka strana ima efekt samočišćenja.

Pravilo br. 5

Ploče je moguće upotrijebiti i za bočno zatvaranje, pri tome treba obratiti pažnju na vijačenje koje se vrši u dno svakog drugog ili trećeg vala i to guttagliss vijcima za zid 5 x 25 mm s brtvom i kapicom. Kod nagiba do 10° bočno preklapanje vrši se preko jednog vala, a kod nagiba 7° preko 2 vala.

Kod nagiba do 10° uzdužno preklapanje minimalno 15 cm, a kod nagiba do 7° uzdužno preklapanje minimalno 20 cm uz preporuku dodatnog brtvljenja guttagliss neutralnim silikonom.

Pravilo br. 6

Za pristup i hodanje po krovu neophodno je voditi računa o postavljanju drvenih dasaka tijekom hodanja radi raspodjele težine. Nije dozvoljeno gaziti direktno na ploče. Oštećenja izazvana direktnim gaženjem ne podliježe garanciji. Nakon ugradnje potrebno je skinuti zaštitnu foliju.

Čišćenje ploča vrši se blagim sredstvom za čišćenje, pomoću spužve i puno vode. Zabranjeno je korištenje abrazivnih spužvi i sličnih materijala radi izbjegavanja ogrebotina na pločama.



Materijal se ne smije skladištiti na suncu radi izbjegavanja termo efekta prilikom djelovanja sunca i deformiranja ploča. Ploče je potrebno prekriti i zaštiti od djelovanja sunca pomoću bijele folije ili čvršćeg kartona. Materijal se skladišti u vodoravnom položaju osim poliester rola koje se skladište okomito.
