Gutta 3PUNTI bitumenska ploča

Opis

Gutta 3 PUNTI podpokrovna ploča 2000x1015 mm

Gutta 3 PUNTI je univerzalna ploča koja olakšava postavljanje bilo kakvog oblika crijepa ili kupe u dimenziji 18-19cm, te osigurava sekundarni pokrov ispod primarnoga dajući mu veću stabilnost, eventualnu vodopropusnost pokrova svodi na minimum. Ploče odlikuje mala težina i iznimna čvrstoća koja se postiže bitumeniziranim vakuumom više slojeva ploče.

Složeni proces bitumeniziranja kod proizvodnje gutta 3 PUNTI omogućuje trajnost svojstva vodonepropusnosti unatoč površinskim oštećenjima ploče kod samog polaganja.

  • skraćuje vrijeme postave crijepa i kupe te ujedno smanjuje troškove
  • kvalitetno odzračuje krov te na taj način čuva crijep ili kupu i onemogućuje stvaranje kondenzata i plijesni, smanjujući na najmanju mjeru toplinske oscilacije
  • 15 godišnju garanciju na vodonepropusnost
  • ploče dostupne u crnoj boji
Tehničke karakteristike
Gutta 3 PUNTI podpokrovna ploča za kupa kanalicu (Puna paleta sadrži 150 kom = 304,8 m²)
Materijal bitumen
Dužina  2.000 mm
Širina  1.015 mm
Bruto površina 2,03 m²
Neto pokrivna površina 1,800 m²
Razmak između valova 62 mm
Visina valova 37 mm
Upute

Upute za montažu gutta 3PUNTI bitumenskih ploča

Pravilo br. 1

Nagib krova ne smije biti manji od 20°. Krov može biti od drvene konstrukcije ili betonske ploče u padu. Podloga se priprema krovnim letvama, kao podloga može se upotrijebiti i daščana podloga. Provjeriti pravokutnost krova. Prije ugradnje drvenu građu obavezno zaštititi sredstvom protiv crvotočina.

Razmak letvi za gutta 3PUNTI ploče iznosi min. 37cm, a zavisi o snježnoj masi propisane za područje ugradnje. Pravilan smjer i kut polaganja odrediti pomoću konca ili letve kutnika.

Alat za ugradnju: čekić, pila za drvo i usmjereni konac za ravnine (slika br. 1).

Slika br. 1

Alat za ugradnju Gutta 3Punti

Pravilo br. 2

Polaganje se vrši nasuprot najčešćeg smjera vjetra i to u smjeru od ruba do ruba krova po horizontali i od žljeba prema sljemenu po vertikali. Obavezno obratiti pažnju na bočno zamaknuto polaganje za pola ploče, drugi red početi s pola ploče (slika br. 2).

Ploče se pričvršćuju gutta čavlima s kapicom , preklapanje se vrši preko dva vala po vertikali, te 10 cm po horizontali ili za jako kišna područja min. 20 cm.

Rezanje ploča vrši se podmazanom pilom za drvo. U sljemenu razmak između ploče i centra sljemena mora biti min. 5 cm (slika br.3). Izmaknuti dio ploče na području sljemena može biti maksimalno 5 cm.

Slika br. 2 Slika br. 3

Redoslijed ugradnje Gutta 3Punti Slobodan protok zraka za Gutta 3Punti

Pravilo br. 3

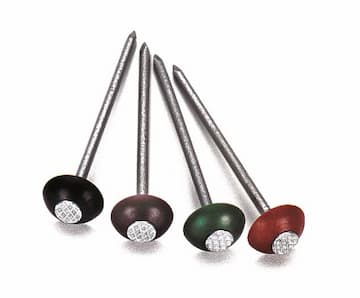

Pričvršćivanje ploča vrši se zabijanjem pocinčanih gutta S pocinčanih čavala . Čavli se zabijaju u dva reda paralelno sa smjerom poprečnog slaganja po rubu ploča, pozicionirati čavao uvijek na vrh svakog vala. Treći red čavala stavlja se u sredinu svake ploče. Za učvršćivanje ploče potrebno je od 10 do 20 gutta S čavala , ovisno o vjetrovitosti područja.

Pričvršćivanje kupa na gutta 3PUNTI ploče vrši se pomoću poliuretanskog ljepila ili inox zakački koje služe za povezivanje kupa i pričvršćivanje i podlogu (slika br. 4 i 5).

Slika br. 4 Slika br. 5

Zakačke za Gutta 3Punti Primjer zakačke za Gutta 3Punti

Pravilo br. 4

Zbog izbjegavanja kondenzata, nastajanja akumulacijske topline te pojave pljesni, treba voditi računa o dovoljnom ventiliranju između kupa kanalica i ploča. Potrebno ventiliranje postiže se ugradnjom guttavent pribora za ventiliranje . U zoni žljeba postavlja se odrzačna mrežica, a u sljemenu ploče moraju biti odmaknute min. 5 cm od vrha sljemena, te su između složenih kupa u samome sljemenu postavljaju guttavent plastični elementi za odrzračivanje (slika br. 6). Vrh sljemena obrađuje se mrežicom za sljeme i mortom te se na vrh postavljaju sljemenske kupe koje se dodatno po potrebi učvršćuju mortom.

Slika br. 6

Odzračnik sljemena za Gutta 3Punti

Ugradnja odzračnika sljemena za Gutta 3Punti

 Pričvršćivanje odzračnika sljemena za Gutta 3Punti

Pravilo br. 5

Za pristup i hodanje po krovu neophodno je voditi računa o postavljanju drvenih dasaka tijekom hodanja radi raspodjela težine. Nije dozvoljeno gaziti direktno na ploče. Oštećenja izazvana direktnim gaženjem ne podliježu garanciji.

Transport i skladištenje ploče do obrade

Gutta 3PUNTI bitumenske ploče moraju se skladištiti na suhom i čistom mjestu bez vlage iz razloga propadanja ploča. Pri transportu obavezno obratiti pažnju da su ploče položene na čvrstu ravnu podlogu (npr. palete ili drvene ploče).

Presjek slojeva ugradnje na drvenu konstrukciju za Gutta 3Punti

Presjek slojeva ugradnje na AB kosu ploču bez toplinske izolacije za Gutta 3Punti

Presjek slojeva ugradnje na AB kosu ploču s toplinskom izolacijom za Gutta 3Punti
