Polikarbonatna ploča Guttagliss Wabe 2,6 mm

Opis

Polikarbonatne ploče Wabe 2,6 mm

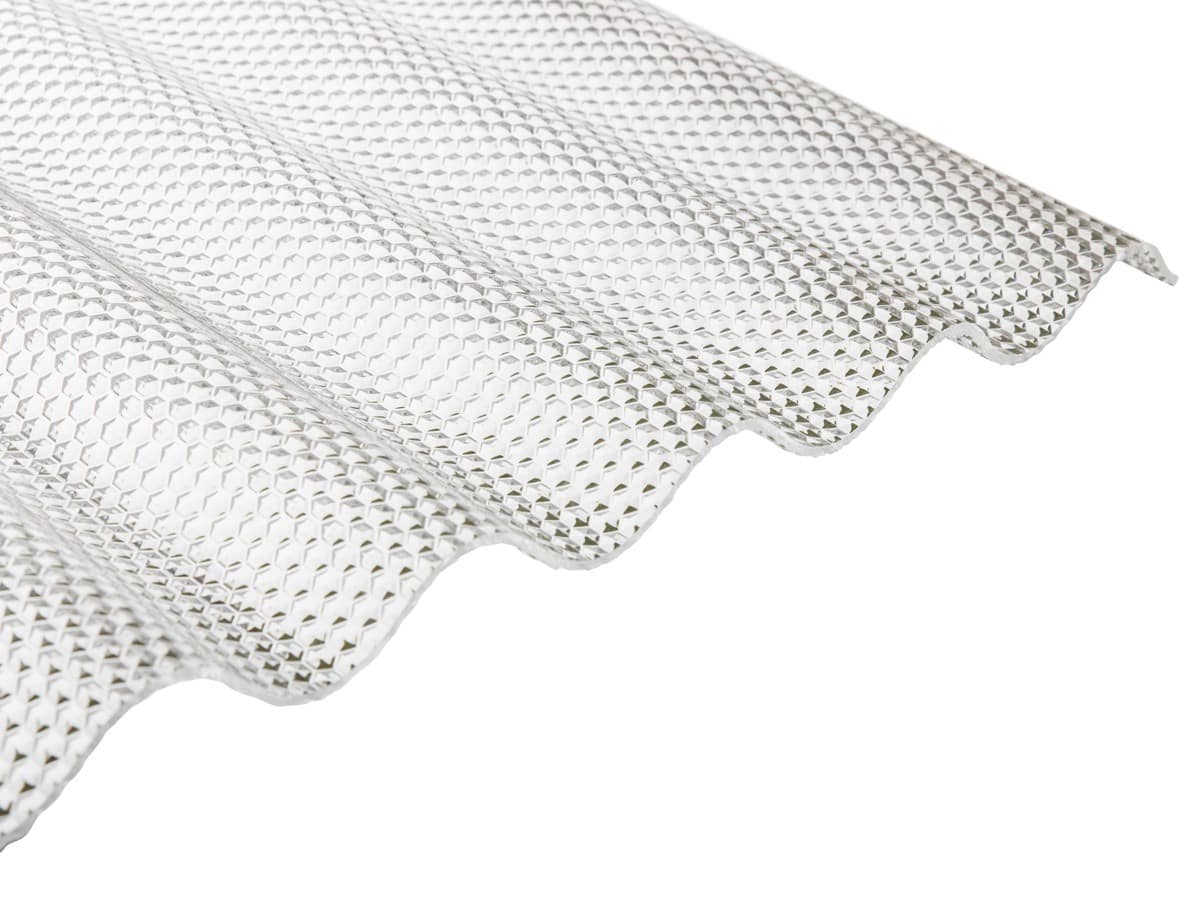

Valoviti pokrov Guttagliss Wabe (saće) izrađen je od polikarbonata, koji je najčešće korištena plastika za prozirne plastične pokrove.

Prednosti Wabe ploča:

✔ Najkvalitetniji valoviti pokrov
✔ Velika otpornost na ekstremne klimatske uvjete
✔ Proizvedeno u Njemačkoj
✔ Pruža optimalno osvjetljenje unutrašnjosti prostorije
✔ Garancija 10 godina

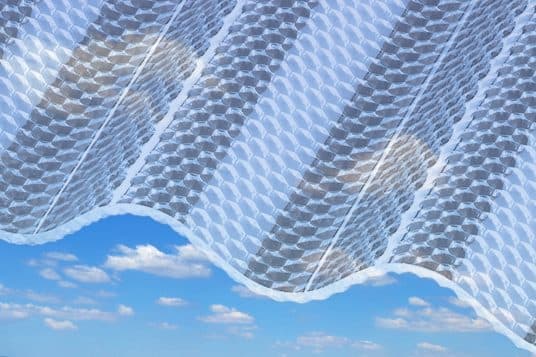

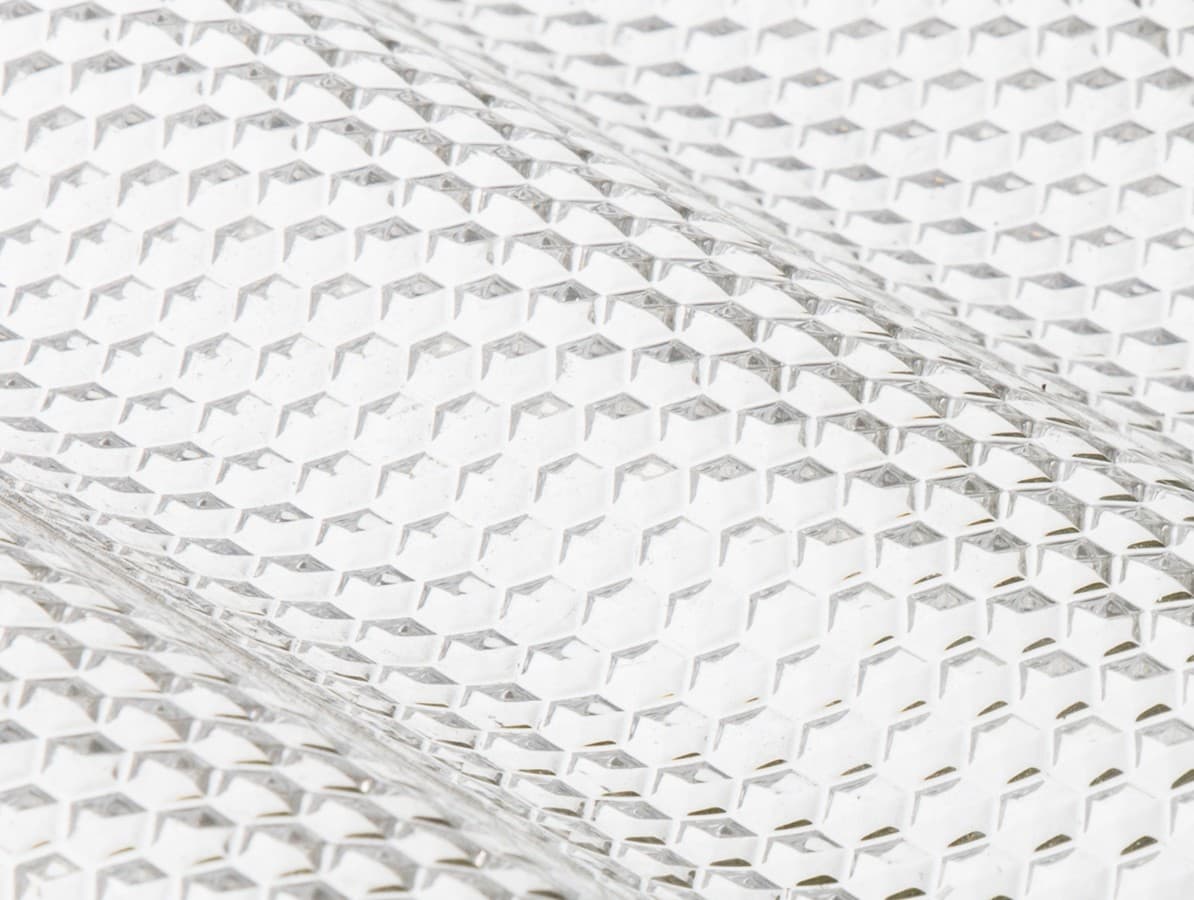

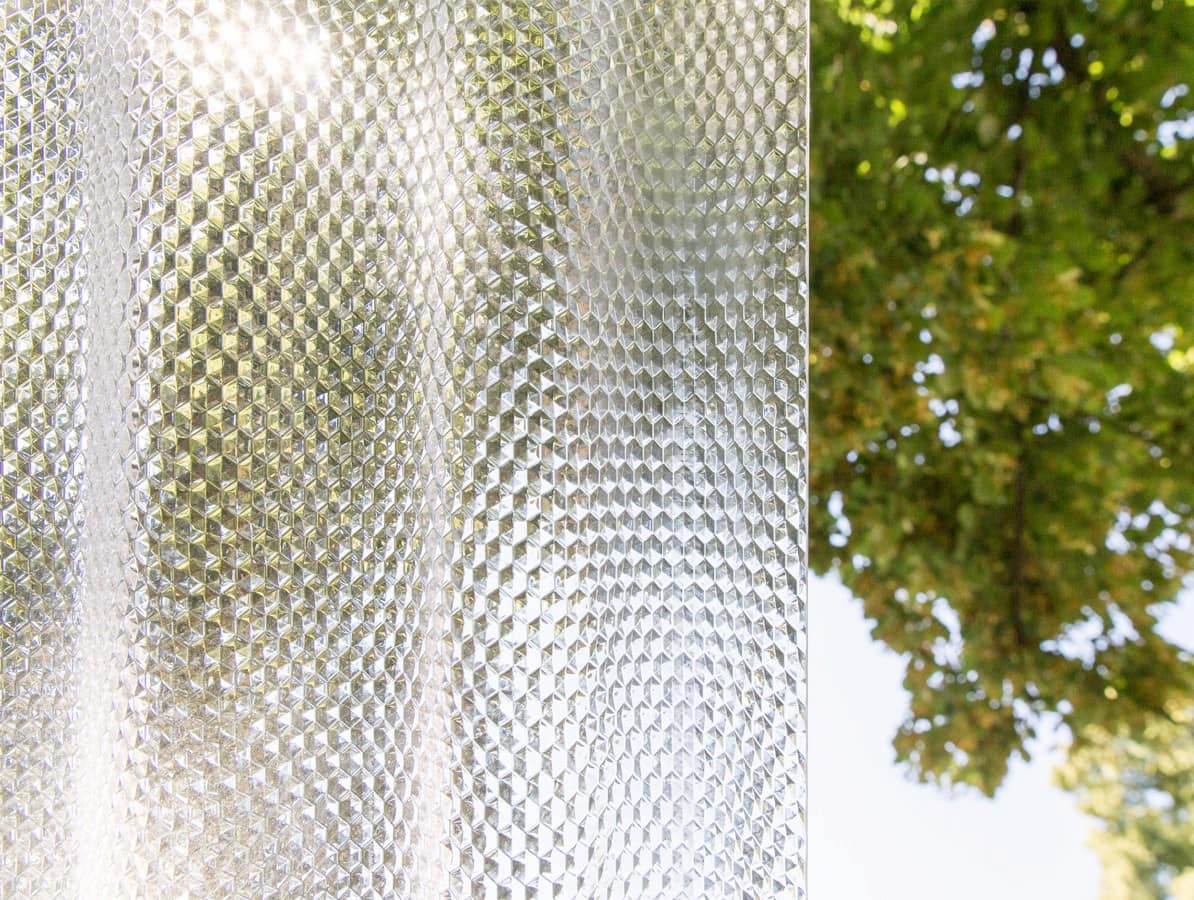

Polikarbonat je vrlo krut i otporan na ekstremne klimatske uvjete (tuča). Guttagliss WABE valovite ploče su "PREMIUM" među prozirnim pokrovima i odlikuju se izuzetno dugim vijekom trajanja uz održavanje svjetlosne propusnosti. Valovite ploče Guttagliss WABE debljine su 2,6 mm i imaju posebnu piramidalnu strukturu na donjoj strani ploče.

Napomena: Kod ugradnje guttagliss akrilnih i polikarbonatnih ploča koje su s jedne strane strukturirane, potrebno je voditi računa da se strukturirana strana okrene prema dolje. Glatka strana ima efekt samočišćenja.

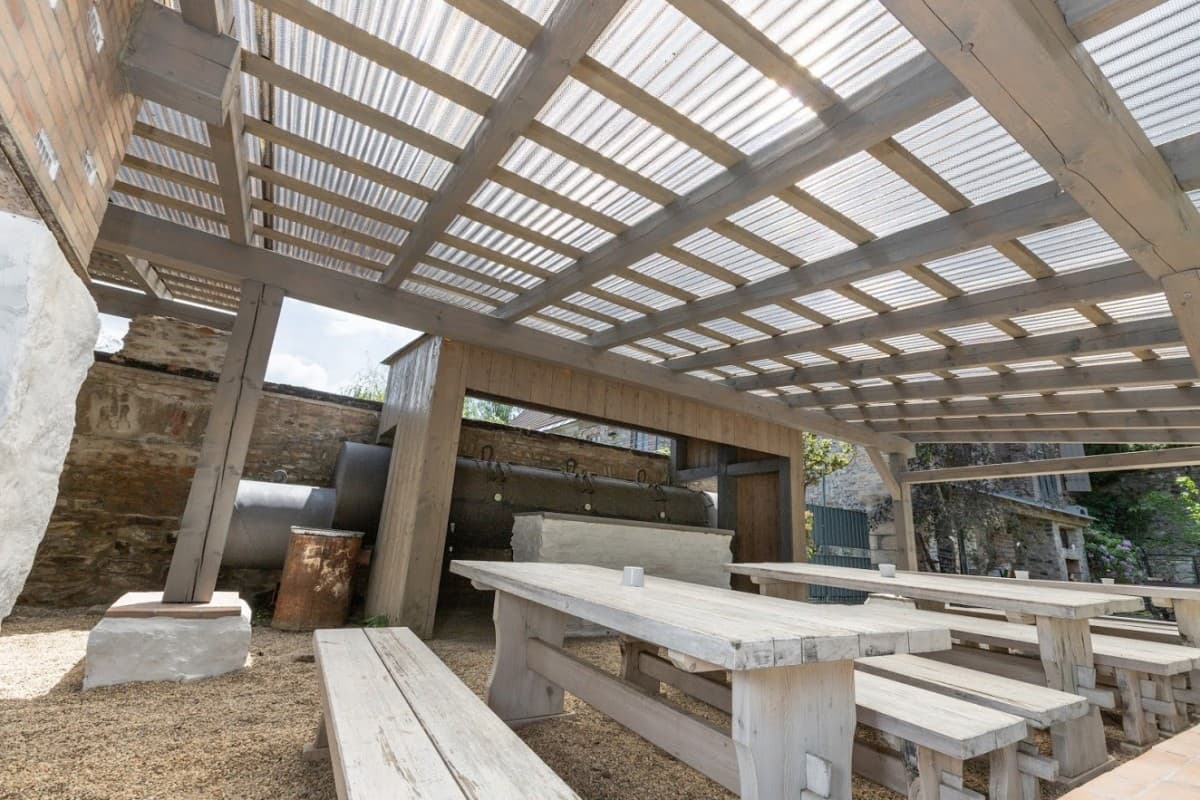

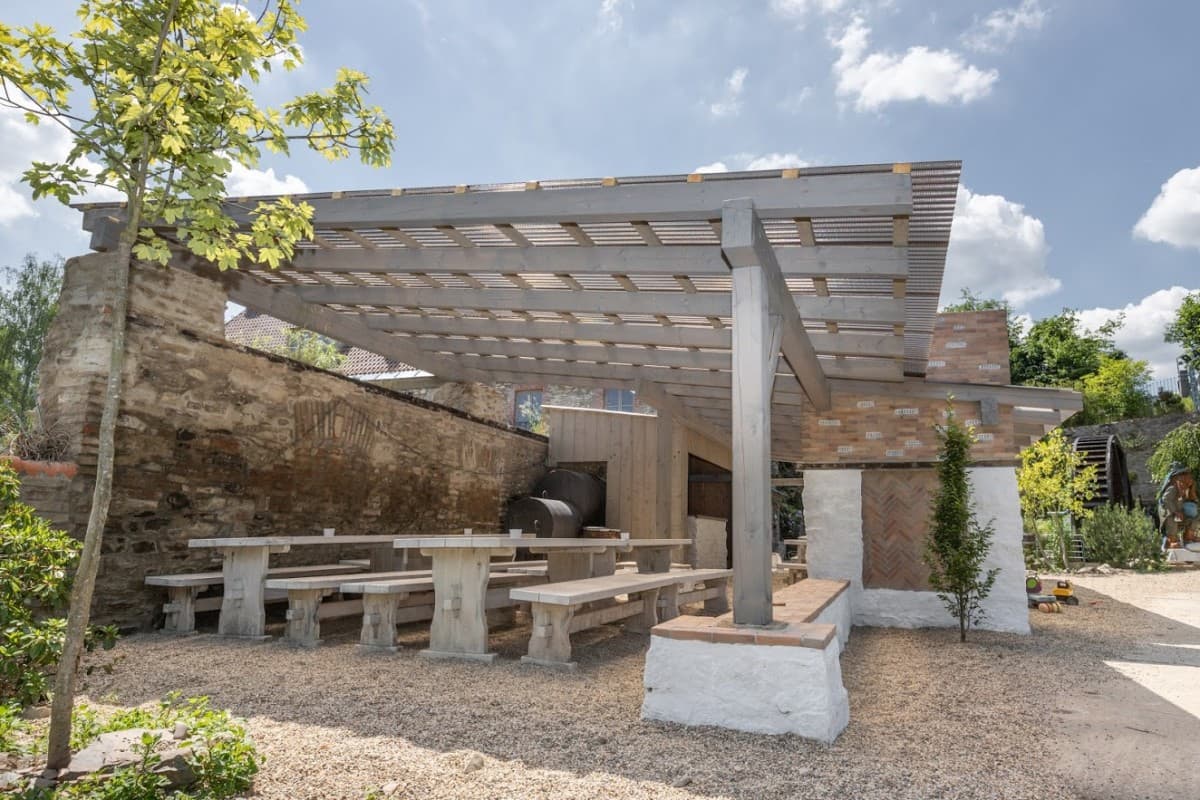

Ova struktura osigurava visoku razinu svjetlosti i optimizira sunčevo zračenje ravnomjernom raspodjelom sunčevih zraka po cijeloj širini krovne površine. Materijal ploče je otporan na UV zrake. U zapadnoj Europi koristi se kao broj 1 pokrov za izradu nadstrešnica (pergola).

Usporedba boja za Wabe ploče

Usporedba boja za Wabe ploče: 1. bronca, 2. siva, 3. prozirna

Tehničke karakteristike
Detalji: Polikarbonatne valovite ploče Guttagliss WABE
Materijal: polikarbonat
Profil vala:
76 x 18 mm
Dužina ploče:
2m / 2,5m / 3m / 3,5m / 4m / 5m / 7 m
Širina ploče: 1,045 m
Korisna širina: 0,978 m
Debljina:
2,6 mm
Oblik vala:
sinus
Površina:
gornja strana - glatka
donja strana - struktura
Temperaturna postojanost:
od - 40°C do + 120°C
Masa:
2,67 kg/m²
Kemijska otpornost:
DIN 16929
Klasa zapaljivosti (prema EN 13501-1):
B-s1
UV zaštita:
UV1 (jednostrana)
Boja:
prozirna, bronca, siva

Profil vala Wabe ploče

Profil vala Wabe ploče

Upute

Opće upute za ugradnju Guttagliss profiliranih ploča

Pravilo br. 1

Nagib krova ne smije biti manji od 7°. Krov može biti od drvene aluminijske ili metalne konstrukcije. Potkonstrukcija mora biti minimalnih dimenzija 4 x 6 cm zavisno od opterećenja.

Gornju površinu konstrukcije potrebno je bojati bijelom bojom ili kaširati guttagliss aluminijskom samoljepljivom trakom kako bi se spriječilo akumuliranje topline na samoj konstrukciji te time spriječilo deformiranje samih ploča.

Ako se potkonstrukcija izrađuje od drveta, drvo je prije montaže na krov potrebno zaštititi impregniranjem i završnim premazom za zaštitu od atmosferskih utjecaja. Zaštita se treba dobro osušiti radi izbjegavanja pojave mrlja na svjetlosnim pločama.

Maksimalni razmak između letvi potkonstrukcije za PVC i poliester ploče iznosi 50 cm, za makro polikarbonatne i akrilne ploče 80 cm.

Pravilo br. 2

Za rezanje ploča preporučuje se ručna ili kružna pila s reznom pločom sitnog zuba za plastiku. Kao alternativa može se upotrijebiti i ubodna pila s listom za plastiku (npr. T-101 A).

Prilikom rezanja obratiti pažnju da je materijal polegnut na ravnu površinu, a rezanje započeto s velikim brojem okretaja.

Prilikom bušenja obavezno upotrijebiti guttagliss svrdlo za plastiku preporučuje se prvo probno bušenje radi izbjegavanja pukotina. Ako dođe do puknuća, obavezno zamijeniti svrdlo novim.

Rupa koja se buši mora biti 50% veća od promjera vijka kojim se ploča pričvršćuje (npr. vijak debljine 5 mm zahtjeva rupu debljine 8 mm) iz razloga širenja i skupljanja materijala prilikom promjene temperature.

Pravilo br. 3

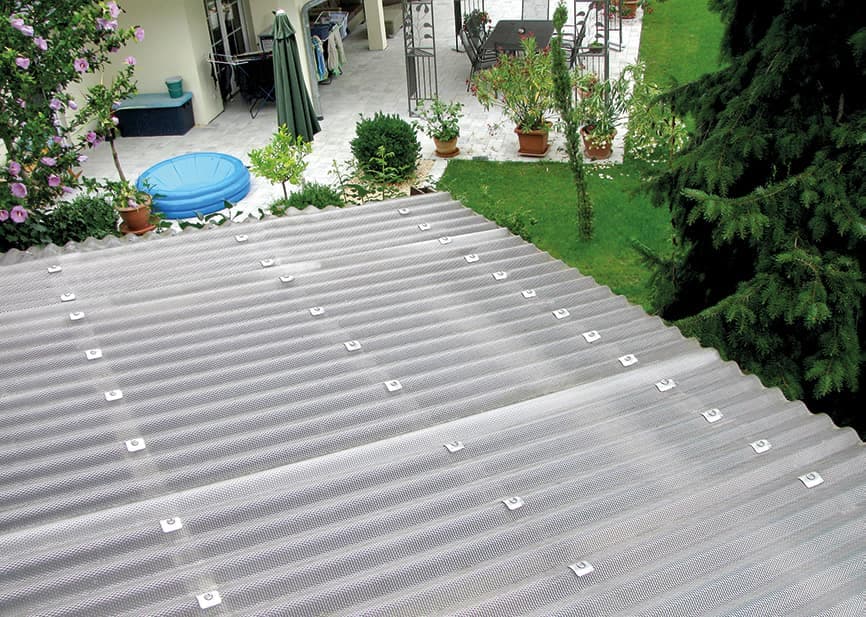

Polaganje ploča vrši se suprotno od najčešćeg smjera vjetra. I uvijek od žlijeba prema sljemenu. Prvi red započinje cijelom pločom, drugi s pola ploče, da bi se izbjeglo preklapanje četiri kuta. Daljnji redovi postavljaju se prema shemi prvog i drugog reda. Pričvršćivanje ploča vrši se na svakom drugom valu i to na vrhu vala, a u području preklopa na svakom vrhu vala.

Pričvršćivanje poliester, makro polikarbonatnih i PVC ploča na potkonstrukciju vrši se pomoću guttagliss odstojnika ispod ploče i originalnih guttagliss vijaka za krov s brtvom i kapicom ili alternativno uz pomoć guttagliss V2A vijaka s neoprenskom brtvom.

Pravilo br. 4

(vrijedi za ploče od akrila i polikarbonata)

Pričvršćivanje akrilnih ploča na krov vrši se pomoću guttagliss vijaka za akrilne ploče 6 x 50 mm. Kod ugradnje ploča debljine manje od 3 mm potrebno je korištenje guttagliss odstojnika ispod ploča. Rubne dijelove i kutove ploče u području s jačim opterećenjem vjetra potrebno je odgovarajuće ojačati. Za pričvršćivanje na metalne potkonstrukcije koristiti guttagliss cijevne vijke za metal s brtvenom kapicom ili guttagliss vijke za metal s brtvenom kapicom. Kod postavljanja guttagliss valovitih ploča debljine manje od 3mm, potrebno je ispod ploče koristiti guttagliss odstojnike, dok za ploče debljine 3mm i više, korištenje odstojnika nije nužno već samo guttagliss nazubljena traka .

Kod ugradnje guttagliss akrilnih i polikarbonatnih ploča koje su s jedne strane strukturirane, potrebno je voditi računa da se strukturirana strana okrene prema dolje. Glatka strana ima efekt samočišćenja.

Pravilo br. 5

Kod krovnog nagiba do 10° preklapanje po širini ploče se vrši preko jednog vala, a ispod 10° dva vala. I preklapanje 15 cm po dužini ploče kod krovnog nagiba do 10°, a ispod 10° potrebno je 20 cm uz preporuku dodatnog brtvljenja neutralnim silikonom.

Ploče je moguće upotrijebiti i za bočno zatvaranje, pri tome treba obratiti pažnju da se u tom slučaju pričvršćivanje vrši u dno svakog drugog ili trećeg vala. Uvrtanje u području zida izvodi se zidnim vijcima s brtvom i kapicom (šifra artikla: 3410161) u dolini vala gdje odstojnici nisu potrebni.

Pravilo br. 6

Za pristup i hodanje po krovu neophodno je voditi računa o postavljanju drvenih dasaka tijekom hodanja radi raspodjele težine. Nije dozvoljeno gaziti direktno na ploče. Oštećenja izazvana direktnim gaženjem ne podliježe garanciji. Nakon ugradnje potrebno je skinuti zaštitnu foliju.

Čišćenje ploča vrši se blagim sredstvom za čišćenje, pomoću spužve i puno vode. Zabranjeno je korištenje abrazivnih spužvi i sličnih materijala radi izbjegavanja ogrebotina na pločama.

Materijal se ne smije skladištiti na suncu radi izbjegavanja termo efekta prilikom djelovanja sunca i deformiranja ploča. Ploče je potrebno prekriti i zaštiti od djelovanja sunca pomoću bijele folije ili čvršćeg kartona. Materijal se skladišti u vodoravnom položaju osim poliester rola koje se skladište okomito.
