Polikarbonatna ploča Rille 1,3 mm

Opis

Polikarbonatna valovita ploča Guttagliss Rille

Ovaj valoviti pokrov Guttagliss RILLE izrađen je od polikarbonata, koji je najčešće korištena plastika za prozirne plastične obloge.

Polikarbonat je vrlo krut i otporan na ekstremne klimatske uvjete (tuča). Guttagliss RILLE valovite ploče odlikuju se izuzetno dugim vijekom trajanja uz održavanje svjetlosne propusnosti. Valovite Guttagliss RILLE ploče debljine su 1,3 mm i imaju posebnu rebrastu strukturu na donjoj strani ploče.

Ova struktura osigurava visoku razinu svjetlosti i optimizira osvjetljenje sunca ravnomjernom raspodjelom sunčevih zraka po cijeloj širini krovne površine. Ploče imaju UV zaštitu sa gornje strane.

Dolaze s 10-godišnjim jamstvom* na tuču do maksimalne veličine zrna od 20 mm i prekomjernog gubitak propusnosti svjetla (>10% kod prozirnih i 15% za obojene ploče).


  • najkvalitetniji valoviti pokrov
  • velika otpornost na ekstremne klimatske uvjete
  • proizvedeno u Njemačkoj
  • Pruža optimalno osvjetljenje unutrašnjosti prostorije
  • garancija 10 godina

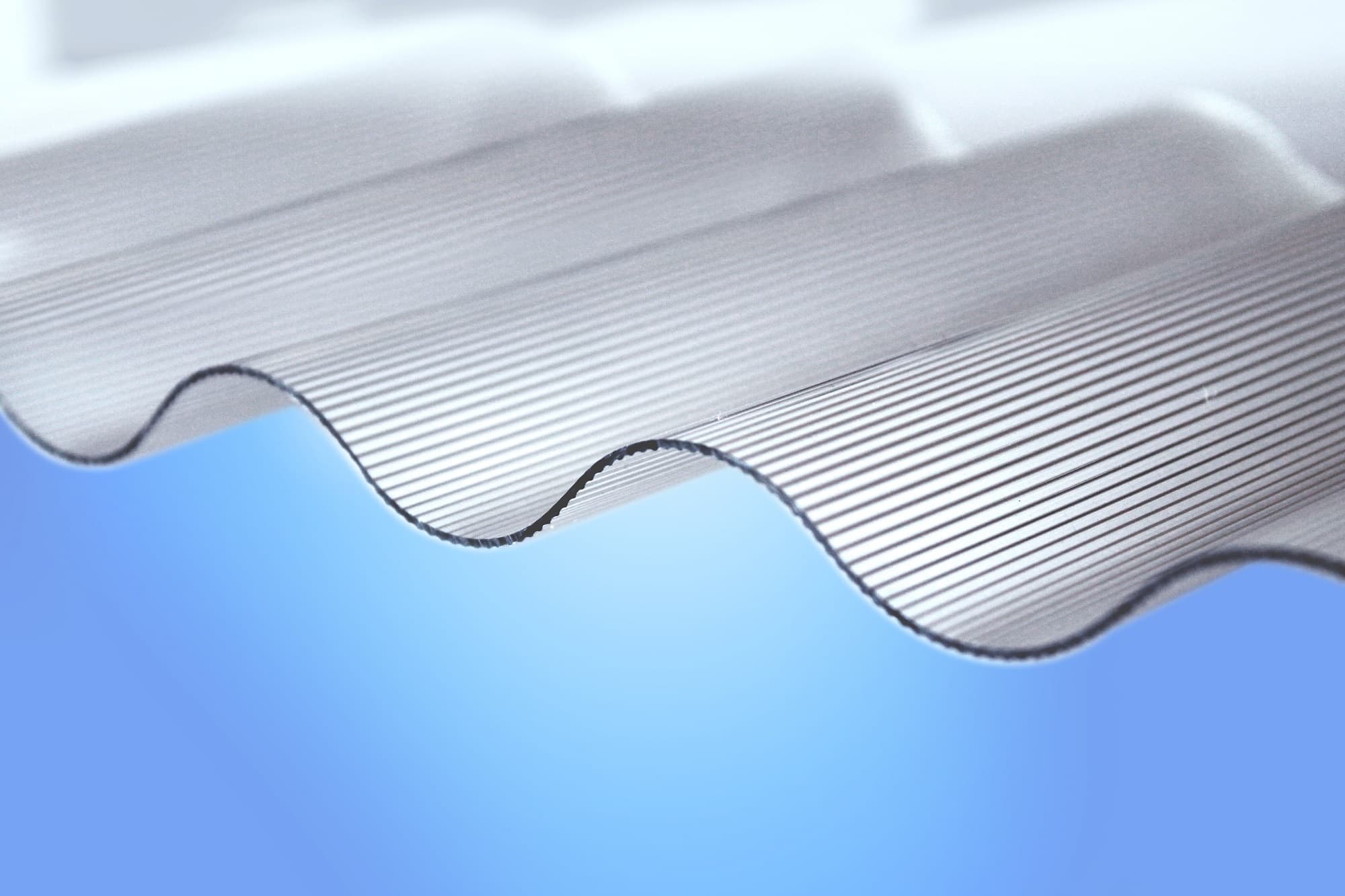

Prikaz detalja za valovite ploče Rille

Detaljni prikaz valovitih ploča Rille


Tehničke karakteristike

Profil valovitih ploča 76/18 mm


Detalji: Polikarbonatne valovite ploče Guttagliss RILLE
Materijal polikarbonat
Profil 76 x 18 mm
Dužina 2; 3; 4; 6 m
Širina

1045 mm - korisna širina 836 mm

Debljina 1,3 mm
Oblik vala sinus
Površina

gornja strana - glatka


donja strana - struktura

Temperaturna postojanost od - 40°C do + 120°C
Klasa zapaljivosti (prema EN 13501-1) B-s1
UV zaštita jednostrana
Boja prozirna
Upute

Savjeti za ugradnju polikarbonatnih (PC) ploča debljine 1,3 mm

Obavezno slijedite naše savjete o ugradnji kako ne biste umanjili vijek trajanja proizvoda. Pročitajte ih u cijelosti prije početka postavljanja i koristite samo naš originalni Gutta pribor za ugradnju, a u slučaju nedoumice zatražite savjet stručne osobe.

NAPOMENA: kod ugradnje ploča koje su s jedne strane strukturirane (kao npr. Wabe i Rille), potrebno je voditi računa da se strukturirana strana okrene prema dolje! Glatka strana ima efekt samočišćenja.



Skica A: Ugradnja prozirnih valovitih ploča debljine 1,3 mm na krov. Razmak između rogova max. 80 cm

Ugradnja prozirnih valovitih ploča debljine 1,4 mm na krov

Gutta originalni pribor za ugradnju PC valovitih ploča 1,4 mm


Nagib krova treba biti 10° ili najmanje 7° (123 mm/m)

Kod drvene potkonstrukcije letve trebaju biti najmanje 40 x 60 mm. Drvo je prije montaže na krov potrebno zaštititi impregniranjem i završnim premazom za zaštitu od atmosferskih utjecaja. Zaštita se treba dobro osušiti radi izbjegavanja pojave mrlja na svjetlosnim pločama.

Razmak između letvi najviše 80 cm za letve standardne nosivosti. U područjima s jačim padalinama razmak između letvi smanjiti!

Kako bi se umanjilo akumuliranje topline i deformiranje ploča, gornja površina konstrukcije treba reflektirati sunčeve zrake. Zbog toga je nužno gornju površinu poprečnih letvi oblijepiti srebrnom ljepljivom trakom ili pobojati u bijelu boju, prikazano na skici A točka .

Redoslijed polaganja se vrši suprotno od prevladavajućeg smjera vjetra i to u smjeru od ruba do ruba krova po horizontali i od žlijeba prema sljemenu po vertikali.

Redoslijed polaganje ploča suprotno od prevladavajućeg smjera vjetraa

Kako bi se izbjegli rezovi uglova ili četverostruka preklapanja, ploče se mogu polagati pomaknuto. Prvi red započinje cijelom pločom, drugi s pola ploče. Daljnji redovi postavljaju se prema shemi prvog i drugog reda.

Redoslijed polaganje ploča

Kod krovnog nagiba do 10° preklapanje po širini ploče se vrši preko jednog vala, a ispod 10° dva vala.

I preklapanje 15 cm po dužini ploče kod krovnog nagiba do 10°, a ispod 10° potrebno je 20 cm.

Pričvršćivanje ploča vrši se na svakom trećem valu i to na vrhu vala, a u područjima preklapanja, strehe, sljemena i u rubnom području na svakom vrhu vala!

Izbušiti proboje na vrhu vala s konusnim svrdlom HSS za termoplaste. Promjer proboja treba biti 50% veći od promjera vijka iz razloga širenja i skupljanja ploče prilikom promjene temperature, na A skici točka .

Kod drvene potkonstrukcije za učvršćivanje upotrijebiti kalote sinus i vijke (ca. 8-10 vijaka po m2). Na A skici točka .

Polaganje s odstojnicima! Kako prilikom zatezanja vijaka ne bi došlo do deformacije same ploče, na poziciji vijaka ispod vala ploče se postavljaju odstojnici, na skici A točka .

Brojne druge savjete za ugradnju krovnih valovitih ploča pogledajte u našem letku valovite ploče



Ploče je moguće upotrijebiti i za bočno zatvaranje, pri tome treba obratiti pažnju na vijačenje koje se vrši u dno svakog drugog ili trećeg vala i to s vijcima za zid 5 x 25 mm s brtvom i kapicom.

bočno zatvaranje


Priprema i obrada ploča od polikarbonata

rezanje ploča Za rezanje ploča preporučuje se ručna ili kružna pila s reznom pločom sitnog zuba za plastiku. Kao alternativa može se upotrijebiti i ubodna pila s listom za plastiku (npr. T-101A). Prilikom rezanja obratiti pažnju da je materijal polegnut na ravnu površinu, a rezanje započeto s velikim brojem okretaja

ProhodnostProhodnost samo po širokoj dasci adekvatno podstavljenoj kako ne bi oštetila površinu materijala. Nije dozvoljeno gaziti direktno na ploče.

Čišćenje samo s blagim sredstvom, spužvom i mnogo vode.Čišćenje samo s blagim sredstvom, spužvom i mnogo vode. Zabranjeno je korištenje abrazivnih spužvi i sličnih materijala radi izbjegavanja ogrebotina na pločama.

ProzračivanjeProzračivanje mora biti omogućeno sukladno normi DIN 4108


Skladištenje

Materijal se ne smije skladištiti na suncu radi izbjegavanja termo efekta prilikom djelovanja sunca i deformiranja ploča. Ploče je potrebno prekriti i zaštiti od djelovanja sunca pomoću bijele folije ili čvršćeg kartona. Materijal se skladišti u vodoravnom položaju.

Skladištenje prozirnih ploča
